Cable Tray Roll Formmaschine für 100-900mm

  • Cable Tray Roll Formmaschine für 100-900mm
  • Cable Tray Roll Formmaschine für 100-900mm
  • Cable Tray Roll Formmaschine für 100-900mm

Cable Tray Roll Formmaschine für 100-900mm

    Einheitspreis: 10000~30000 USD
    Terms of Trade: FOB
    Minimum der Bestellmenge: 1 Set/Sets
    Lieferzeit: 45 Tage
    Verpakung: nackte Verpackung
    Produktivität: 15m/min
    Marke: Zhongtuo
    Ort Von Zukunft: China
    Versorgungsmaterial-Fähigkeit: 30 sets/month
    Zertifikate : CE, ISO, SGS

Produktbeschreibung

Zhongtuo Cable Tray Roll Formmaschine für 100-900 mm

Brife Einführung:


In die elektrische Verdrahtung von Gebäuden, ein Fach Kabelsystem wird verwendet, um isolierte elektrische Kabel für die Energieverteilung und Kommunikation unterstützen. Kabelrinnen werden als Alternative um zu offenen Verdrahtung oder elektrische Conduit-Systemen verwendet und werden häufig eingesetzt für Kabelmanagement in kommerziellen und industriellen Bau. Sie sind besonders nützlich in Situationen, wo Änderungen eine Verdrahtung System erwartet werden, da neue Kabel installiert werden können, legen sie in das Fach, anstatt durch eine Leitung zu ziehen. Für Zhongtuo Kabel Fach Roll Formmaschine ist eine Art Maschine zur Herstellung von Kabel-Fach von Roll bilden Prinzip.

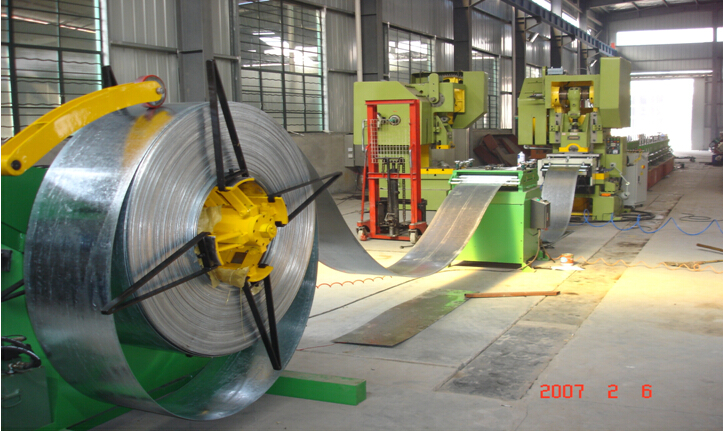

Whole line of cable tray machine


Kabel-Fach-System, es gibt viele Arten. Hier nehmen wir nur einen von ihnen zum Beispiel.

Cable tray roll forming machine


Prozess der Kabel Fach Roll Formmaschine arbeiten:

Auto-de-Aufwickler---Abgleich---Servo Fütterung---Lochen---Walzprofilieren--Re Aufwickler

working process of cable tray roll forming machine

Zhongtuo Kabel Fach Roll Formmaschine besteht aus folgenden Elementen:

1 Auto-de-Aufwickler 1
2 Leveling Maschine 1 5.5kw Frequenz ändern Antriebsmotor, Geschwindigkeit einstellbar
3 Support Frame 3 Roller Typ
4 NC900servo Zuführung 1 NC900 Servo-Antrieb
5 Punching Press 1 120 t
6 Stanzen Schimmel 9
7 wichtigsten Formmaschine 1 100-900mm, Stärke 1-3mm, Material der Walze: GCr 15
8 hydraulische Schneidemaschine 1
9 Schneidmesser 9
10-Run-Out-Tabelle 1
11 elektrische Panel 1-SPS-Steuerung

Mehr detail Informationen Kabel Fach Roll Formmaschine:


de-Aufwickler

Parameter: Breite des Materials: 225-1020mm Stärke: 1-2mm;
Innendurchmesser der Spule: φ508mm; innere Erweiterung Sortiment: ф480-520 mm;
Die maximale Durchmesser: φ1500mm; Die maximale Beladung: ≤5T
Motorleistung: 5.5kw Frequenz Änderungskontrolle
Drücken Sie die Materialart: pneumatische Pressematerial
Vorschubgeschwindigkeit: 0-15m/min, einstellbar


decoiler

Abgleich der Maschine

A: Arbeiten Walze: neun Rollen geben Kapazitätsabgleichs Maschine
B: Feature-Struktur: nach dem abschrecken und Anlassen, Verchromung Verarbeitung, die Steifigkeit, Rauheit der Walze usw. sind alle verbessern erheblich; Sie besteht aus der Spannvorrichtung Walze und Leveln Walze, die Schließkraft Walze kann die unabhängige Kontrolle, die Gleichmacher hat ein paar horizontale Führungsrolle und zwei Paar über vertikale Guider Roller und leicht von hand Rad anpassen. Zwischen ent-die Fournisseur gibt es optischer Sensor, sendet das Signal der Rückmeldung an die Steuerung die Steuerung sendet die Anweisung an den Frequenz-Konvertierung-Motor, Geschwindigkeit, erzielt das ununterbrochene Ebene Ziel zu ändern.



Servo-Fütterung-Maschine

A: Funktion: materielle Fütterung
b. Funktion: verwendet das Servo Motor angetrieben. Mehrstufige Typ Fütterung: 10 Gruppe unterschiedlicher Fütterung Länge eingeben können. Die Flüssigkristall Bildschirm gezeigt zu berühren ist vorteilhaft, wenn die Änderung stellt verschiedene technische Parameter. Die Auto-Induktion-Start-System und der Stanzpresse-Verbindung (Kontrolle Stanzpresse Start).




Stanz-Presse

Modell der Stanzen Presse: JF21-120 b
Stanz-Presse: verwendet die Stahlplatte Schweißen Rumpf, die Steifigkeit ist stark mit gut aussehen. Der kombinierte Typ Druckluftbetriebene Rutschkupplung verwendet.


punching machine of cable tray roll forming machine

Walzprofilieren Teil

Bahnhof bilden: 14sets
Verschiedene Formen: Brücke-Frame
Die max. Coilbreite: 1020mm
Die maximale Stärke: 2,0 mm
Der Durchmesser der Walze Achse: ¢85mm
Formstoff Roll: Gcr15 abschrecken Behandlung: HRC58-62 °
Typ: 22kw motor, ZQ500reducer Antriebsmotor


roll forming machine of cable tray

Hydraulische schneiden

Ausschneiden: Hydraulische schneiden
Flache Ausführung: enge Typ Bogenstanze Hohlraum
Hydraulische Kraft: 5.5kw
Material der Klinge: Cr12, Querempfindlichkeit Behandlung, Härte HRC56-58
Menge: 9 (abhängig vom Kundenwunsch)



Rundlauf-Tabelle

Struktur: Walze Typ mit keine macht
Elektrische Steuerung
A: volle Linie wird gesteuert durch SPS-Steuerung, touch-Bedienung um die Menschen zu erreichen und interaktive PLC. Der Betreiber kann das Einstellung Programm (programmierbare Steuerung) zu überwachen und ändern Sie den Parameter zur Steuerung der Linie. Auch können die laufende Status, Parameter und Fehler Angabe etc. überprüfen..
B: Typ Operation: manuell/Auto zwei Schalter der Bauart. Manuelle Position: das jedes Teil der Maschine führen kann. In der Position Auto: kann die gesamte Linie ausgeführt. Der Notstand wurde beendet den Safe der Ausrüstung und der Betreiber zu gewährleisten.
C: Maschinenseite verfügt über die manuelle Bedienung-Systemsteuerung für bequeme Arbeiter zu betreiben;
D: ganze Zeile Überwachungsfunktion: Überwachung Produktionslinie Bewegung Bedingung erreichen realisiert verschiedene Standorte Produktion Zustand Überwachung;

E: hat die Ausfall Detection Funktion: führt auf der Produktionslinie Signal Erbfolge untersucht, die Sicherheitsprüfung nach Sequenz, ermittelt den Fehler und geben Alarm, die Maschine zu stoppen.

cable tray

Kabel-Schale hergestellt von Zhngtuo Kabel Fach roll Formmaschine:

cable tray sample
